Kurzantwort für Einkauf und Projektleitung
Welche Angaben braucht ein Transportwagen-Hersteller?
Für ein belastbares Transportwagen-Angebot braucht der Hersteller mehr als Nutzlast und Plattformmaß. Entscheidend sind tatsächliches Gesamtgewicht und Schwerpunkt, Lastabmessungen, Aufnahme und Sicherung, Be- und Entladung, Fahrweg und Boden, Rampen und Schwellen, Kurvenradien, Bewegungsart, Takt, Umgebung, Stückzahl und Termin.
Fotos, Skizzen, vorhandene Zeichnungen oder ein kurzes Fahrwegvideo reduzieren Rückfragen und helfen, technische Annahmen früh sichtbar zu machen.
Ein Wagen, der die Last statisch trägt, ist noch nicht automatisch passend für den realen Materialfluss.
Checkliste für die Angebotsvorbereitung
Die 12 Angaben für eine belastbare Transportwagen-Anfrage
Die Punkte sind in drei technische Blöcke gegliedert. Für eine erste Kontaktaufnahme müssen nicht alle Daten vollständig vorliegen. Für die endgültige Auslegung sollten die entscheidenden Last-, Fahrweg- und Schnittstellenangaben jedoch bestätigt sein.
Block 1 von 3
Last, Aufnahme und Übergabe
01
Transportgut und tatsächliches Gewicht
Nennen Sie das maximale Gewicht des Transportguts einschließlich Palette, Behälter, Gestell oder Wechselaufbau. Werden unterschiedliche Lasten bewegt, sind die relevanten Mindest- und Maximalfälle ebenfalls wichtig.
02
Abmessungen, Orientierung und Schwerpunkt
Benötigt werden Länge, Breite und Höhe der Last sowie ihre Orientierung auf dem Wagen. Ein hoher, außermittiger oder wechselnder Schwerpunkt beeinflusst Radlasten, Kippstabilität, Aufbau und Bedienung deutlich.
03
Auflage, Aufnahme und Lastsicherung
Beschreiben Sie Kufen, Füße, Paletten, Behälter, Werkzeuge oder empfindliche Bauteile. Erforderliche Anschläge, Auflagen, Rungen, Spannpunkte, Verriegelungen und Schutzflächen gehören zur Anfrage.
04
Be- und Entladung sowie Übergabepunkte
Wie gelangt die Last auf den Wagen und wieder herunter: per Stapler, Kran, Hubgerät, Rollenbahn, Handhabungssystem oder manuell? Übergabehöhen, Unterfahrmöglichkeiten und seitliche Zugänge sollten möglichst bemaßt sein.
Block 2 von 3
Bewegung und Fahrweg
05
Bewegungsart: manuell, gezogen, elektrisch oder autonom
Soll der Wagen von Hand bewegt, in einem Routenzug gezogen, durch einen elektrischen Antrieb unterstützt oder mit dem INDUROS gekoppelt werden?
06
Fahrstrecke und Weglänge
Beschreiben Sie Start, Ziel, Weglänge, Haltepunkte und typische Engstellen. Eine einfache Skizze des Materialflusses zeigt häufig mehr als eine allgemeine Hallenbeschreibung.
07
Boden, Schwellen, Fugen und Rampen
Glatte Hallenböden stellen andere Anforderungen als Asphalt, Pflaster, Schienen, Fugen oder Türschwellen. Bei Rampen werden Neigung, Länge, Übergänge sowie Anfahr- und Bremsbereiche benötigt.
08
Kurven, Tore und Rangierflächen
Geben Sie die schmalsten Durchfahrten, Kurvenradien, Torbreiten und Rangierflächen an. Bei Zugverbänden zählen zusätzlich Wagenzahl, Wagenabstand und gewünschtes Spurverhalten.
Der Fahrweg entscheidet mit
Nicht nur die Last bestimmt das Fahrwerk
Radgröße, Rollenmaterial, Lenkprinzip, Wagenlänge und Antrieb müssen zum realen Boden und zur verfügbaren Fläche passen. Eine kritische Schwelle oder enge Kurve kann die technische Lösung stärker verändern als eine moderate Gewichtsdifferenz.
Block 3 von 3
Betrieb, Varianten und Projekt
09
Takt, Fahrhäufigkeit und Schichtmodell
Ein Wagen für zwei Fahrten am Tag wird anders ausgelegt als ein System mit häufigem Anfahren und mehreren Schichten. Nennen Sie Fahrten pro Stunde oder Schicht, Standzeiten und gewünschte Verfügbarkeit.
10
Einsatzumgebung und besondere Anforderungen
Innen- oder Außeneinsatz, Feuchtigkeit, Schmutz, Temperatur, Reinigung, empfindliche Güter, ESD-Anforderungen oder begrenzte Geräuschentwicklung können Material, Rollen, Oberfläche und Komponenten beeinflussen.
11
Stückzahl, Varianten und spätere Erweiterung
Nennen Sie Muster-, Pilot- und voraussichtliche Serienmenge. Wichtig ist auch, ob mehrere Lastgrößen mit einem Wagen abgedeckt oder später andere Aufnahmen, Antriebe oder Automatisierungsfunktionen ergänzt werden sollen.
12
Termin, Freigabeprozess und vorhandene Unterlagen
Teilen Sie Einsatztermin und interne Entscheidungsstufen mit. Zeichnungen, STEP-Daten, PDFs, Fotos, Lastenhefte und vorhandene Ladungsträger helfen. Fehlende Angaben können zunächst als klar gekennzeichnete Annahmen geführt werden.
Sie müssen nicht alles vorab wissen
Eine grobe Aufgabenbeschreibung reicht für den Einstieg
MK-Lietz strukturiert offene Punkte gemeinsam mit Ihrem Projektteam. Für die verbindliche Konstruktion und Kalkulation werden die entscheidenden Annahmen anschließend bestätigt.
Erste technische Orientierung
Welche Lösung sollte für die Transportaufgabe geprüft werden?
Die Bewegungsart wird nicht nur nach Gewicht gewählt. Fahrhäufigkeit, Strecke, Kurven, Steigungen, Übergaben und Automatisierungsziel bestimmen gemeinsam, welcher Lösungsweg sinnvoll ist.
Besondere Last oder Funktion?
Bei Langgut, Schwerlast, wechselnden Formaten, Sonderaufnahmen, Hub-, Auszugs- oder Sicherungsfunktionen wird ein kundenspezifischer Sondertransportwagen geprüft. Mögliche Aufbauten zeigt die Seite Transportwagen-Ausstattung und Sonderaufnahmen.
Unterlagen, die Rückfragen verkürzen
Fotos und Skizzen für die technische Prüfung
- Gesamtansicht des Transportguts und vorhandener Ladungsträger
- Detailfotos von Unterseite, Auflagepunkten und möglichen Befestigungen
- Maßskizze mit Länge, Breite, Höhe und Schwerpunktlage, soweit bekannt
- Fotos oder kurzes Video des vollständigen Fahrwegs
- Maße von Toren, Kurven, Rampen, Schwellen und Übergabestationen
- Informationen zu Zugfahrzeug, Kupplung, E-Antrieb oder INDUROS
- Stückzahl, Varianten und geplanter Einsatztermin
Bereits eine einfache Handskizze mit nachvollziehbaren Maßen ist häufig hilfreicher als eine lange Beschreibung ohne Bezug zum realen Prozess.
Angebotsvorbereitung ohne unnötige Schleifen
Fünf typische Fehler bei Transportwagen-Anfragen
01
Nur die Traglast nennen
Schwerpunkt, Aufnahme, Lastverteilung und tatsächliche Radlasten bleiben ungeklärt.
02
Den Fahrweg zu spät betrachten
Kurven, Schwellen oder Rampen können Fahrwerk, Rollen und Antrieb grundlegend verändern.
03
Rollen nur nach Durchmesser wählen
Boden, Fahrhäufigkeit, Lastverteilung, Geräusch und Anfahrkräfte gehören zur Rollenauswahl.
04
Die Bewegungsart offenlassen
Manuell, Routenzug, E-Antrieb und INDUROS benötigen unterschiedliche Schnittstellen und Sicherheitsfunktionen.
05
Be- und Entladung nicht beschreiben
Ein passender Wagen kann am Übergabepunkt trotzdem scheitern, wenn Höhen, Unterfahrbarkeit oder Zugänge fehlen.
Warum Fahrwerk, Wartbarkeit und tatsächlicher Einsatz gemeinsam betrachtet werden sollten, zeigt der Fachbeitrag Transportwagen-Langlebigkeit nach neun Einsatzjahren.
Von der Aufgabenbeschreibung zur Lösung
So prüft MK-Lietz eine Transportaufgabe
01
Aufgabe erfassen
Lastfälle, Transportziel und Prozessgrenzen aufnehmen.
02
Fahrweg bewerten
Boden, Kurven, Rampen, Bedienung und Übergaben prüfen.
03
Konzept eingrenzen
Wagen, Fahrwerk, Rollen, Aufbau und Antrieb abstimmen.
04
Annahmen klären
Offene Daten kennzeichnen und mit dem Projektteam bestätigen.
05
Umsetzung planen
Konstruktion, Fertigung und Integration im freigegebenen Umfang planen.
MK-Lietz entwickelt und fertigt kundenspezifische Transportlösungen in Bad Münder. Bei automatisierten Projekten werden INDUROS, Partnerwagen, Lastaufnahme, Kupplungs- beziehungsweise Adapterlösung und Übergabepunkte als Gesamtsystem betrachtet.
Häufige Fragen
Fragen zur Transportwagen-Anfrage
Reicht für eine erste Anfrage auch eine grobe Idee?
Ja. Eine kurze Aufgabenbeschreibung reicht für den Einstieg. MK-Lietz klärt anschließend, welche Angaben für die technische Einordnung noch fehlen. Für ein belastbares Angebot müssen die entscheidenden Last-, Fahrweg- und Schnittstellendaten bestätigt werden.
Welche Gewichtsangabe wird benötigt?
Benötigt wird der maximale reale Lastfall einschließlich Palette, Behälter, Gestell oder Wechselaufbau. Bei unterschiedlichen Lasten sollten Mindest- und Maximalgewicht sowie bekannte Schwerpunktänderungen angegeben werden.
Sind Fotos und Skizzen wirklich notwendig?
Sie sind nicht immer zwingend, reduzieren aber Missverständnisse und Rückfragen. Besonders hilfreich sind Aufnahmen der Lastunterseite, der Übergabepunkte und kritischer Stellen im Fahrweg sowie eine einfache bemaßte Skizze.
Wann ist ein elektrischer Antrieb sinnvoll?
Das hängt nicht allein vom Gewicht ab. Fahrhäufigkeit, Anfahrvorgänge, Boden, Rampen, Rangieraufgabe, Schichtdauer und gewünschte Bedienung müssen gemeinsam bewertet werden.
Welche Angaben sind für einen Routenzugwagen zusätzlich wichtig?
Zusätzlich werden Zugfahrzeug, Kupplung, Anzahl und Reihenfolge der Wagen, Kurvenradien, gewünschtes Spurverhalten, Fahrtrichtung, Geschwindigkeit und Be- beziehungsweise Entladeablauf benötigt.
Wie schnell kann ein Angebot erstellt werden?
Das hängt vom Projektumfang und der Vollständigkeit der Daten ab. Je klarer Lastfälle, Fahrweg, Schnittstellen, Stückzahl und gewünschter Leistungsumfang beschrieben sind, desto gezielter kann MK-Lietz offene Punkte klären und die Kalkulation vorbereiten.
Weiterführende MK-Lietz Seiten
Von der Checkliste zur passenden Transportlösung
Transportwagen
Manuell, spurtreu, elektrisch oder autonom – passend zu Last, Fahrweg und Prozess.

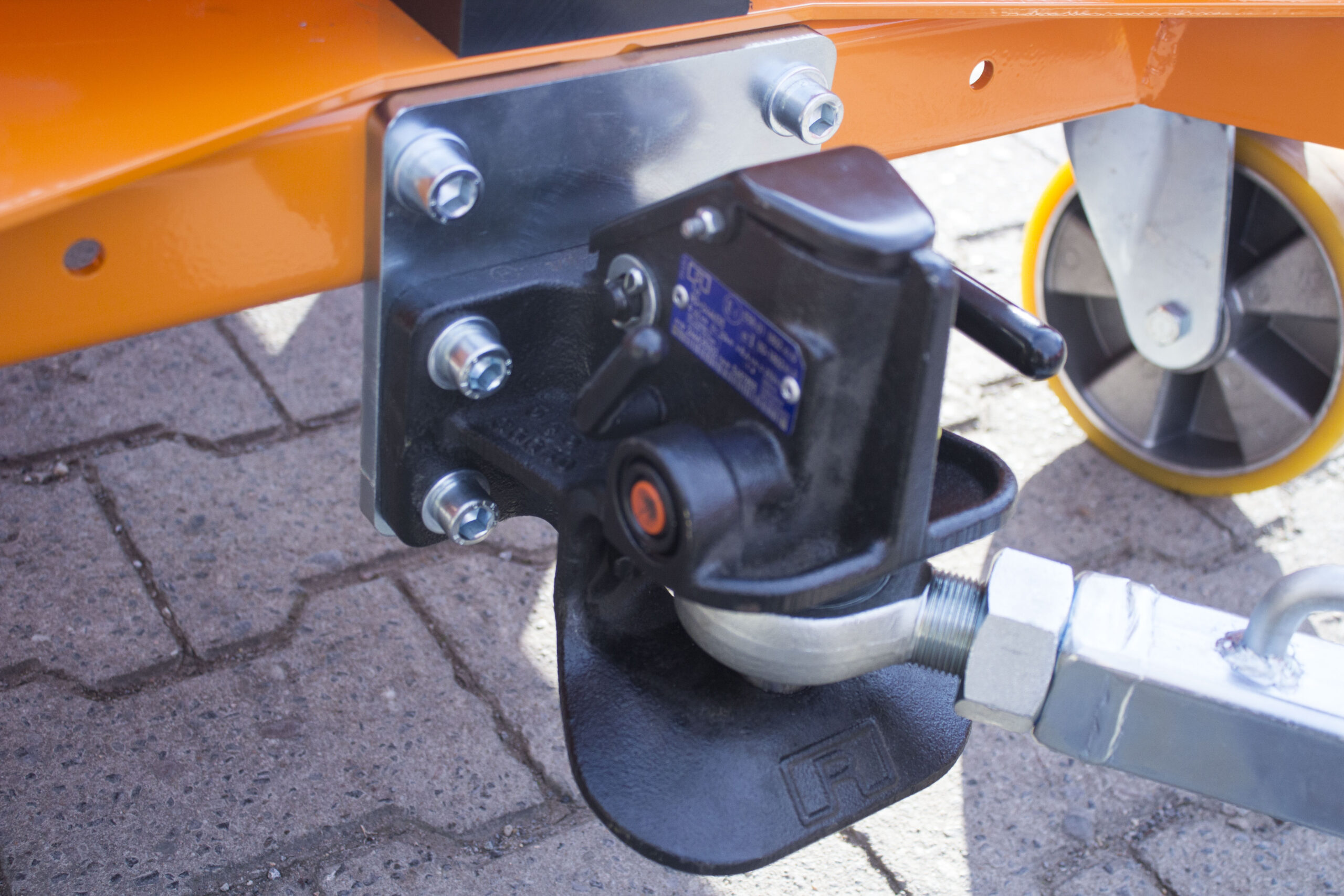

Sondertransportwagen
Kundenspezifische Wagen, wenn Standardabmessungen oder Standardaufbauten nicht passen.

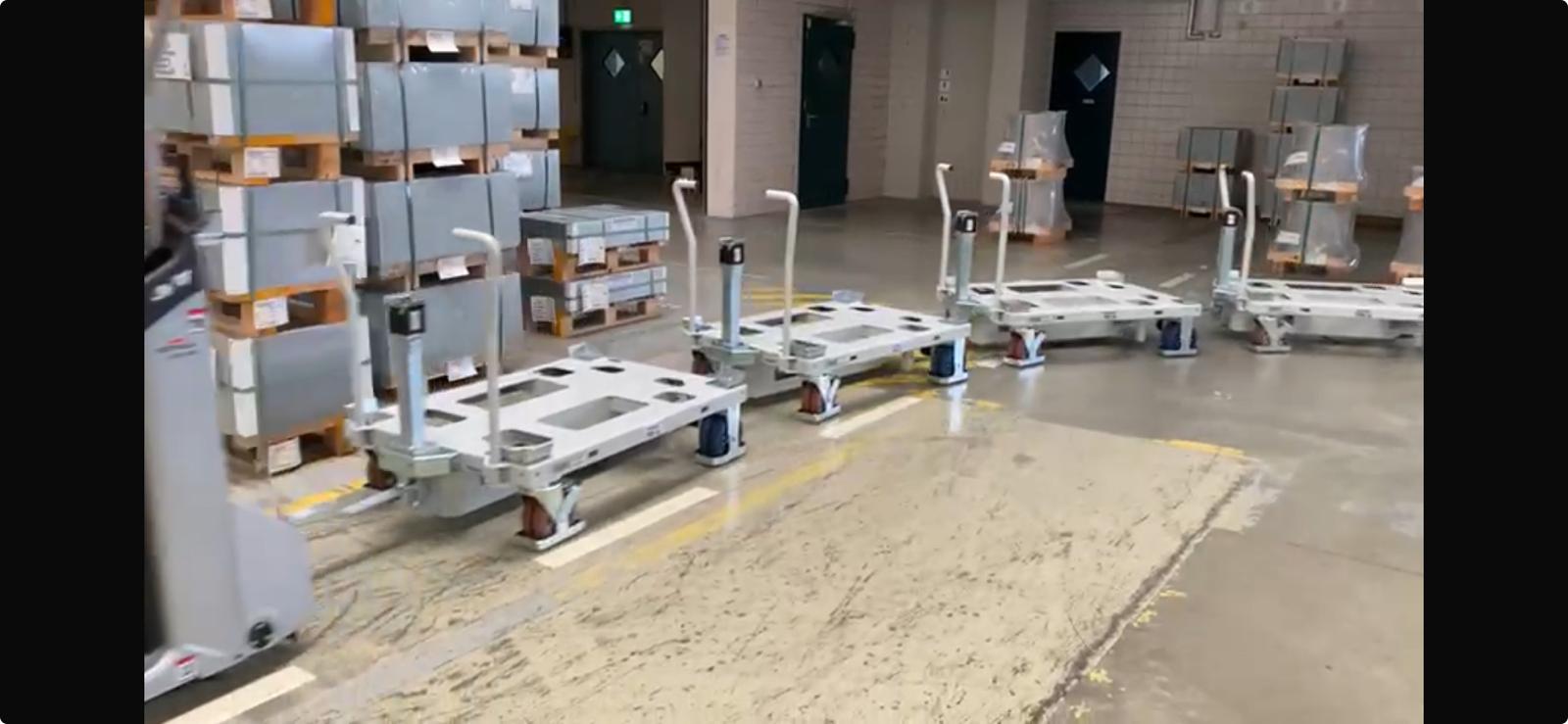

Routenzüge
Wagen, Kupplung und Spurverhalten für wiederkehrende Materialflüsse abstimmen.

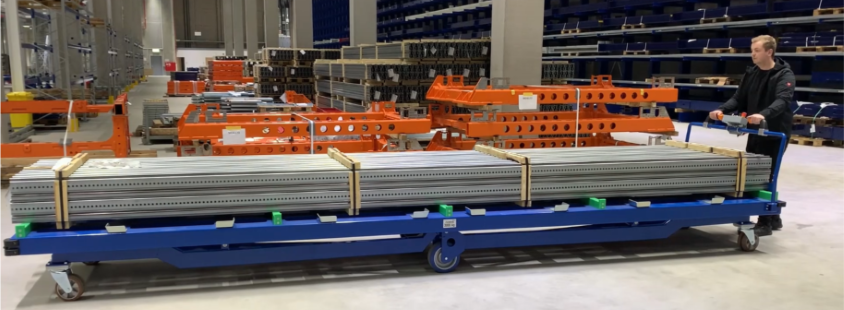

Elektrische Transportwagen
Antrieb, Akku, Bedienung und Bremsverhalten auf die reale Aufgabe auslegen.

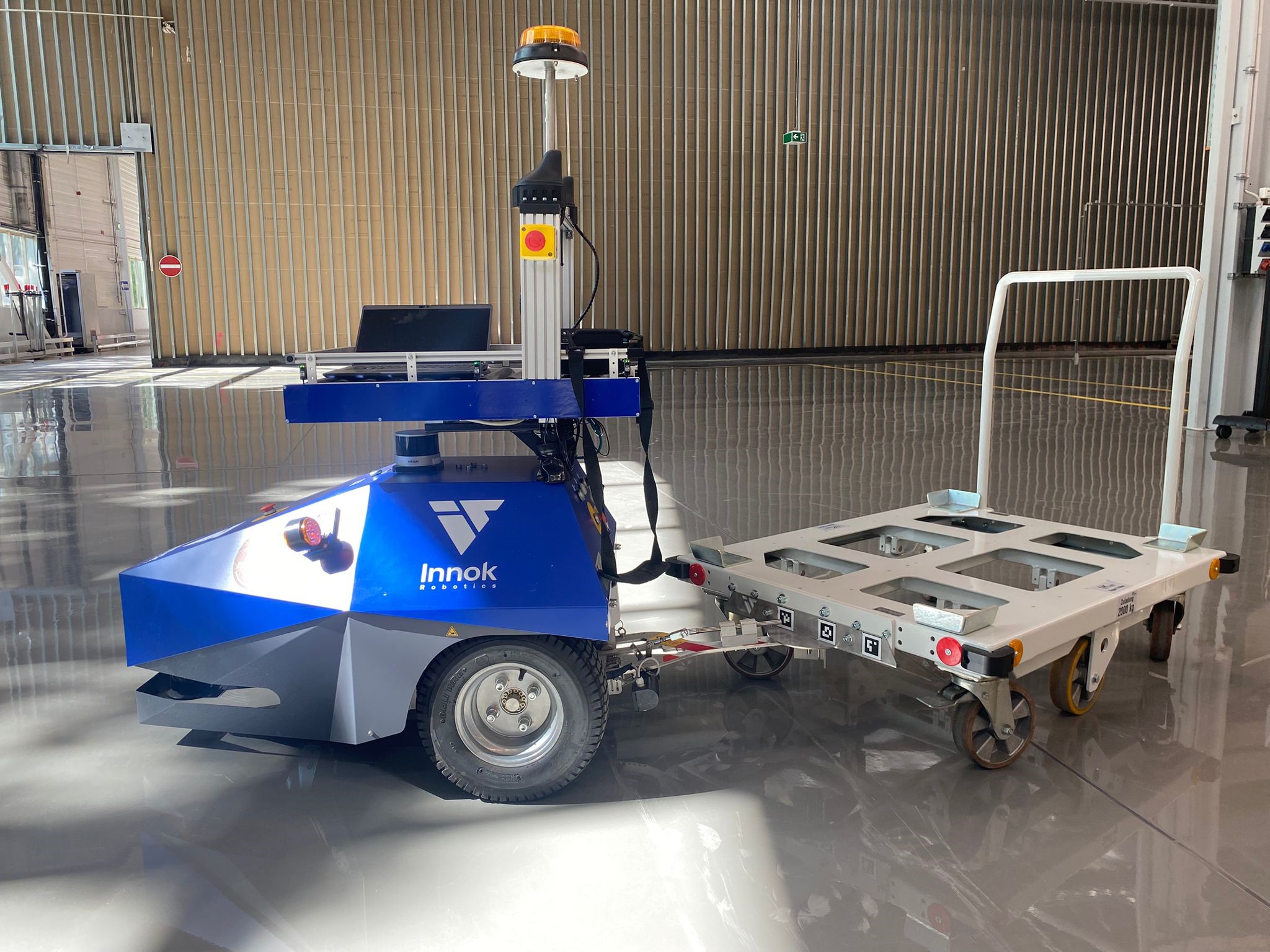

INDUROS
Autonome Transportrobotik mit passendem Partnerwagen und mechanischer Integration.
Use Cases
Realisierte Lösungen und technische Anwendungen aus der MK-Lietz Projektpraxis.
Fachlich aus der Praxis
Inhalt auf Basis der MK-Lietz Konstruktions-, Fertigungs- und Projektpraxis geprüft. Stand: 24. August 2026. Technische Auslegung, Leistungsgrenzen und Angebot bleiben immer projektbezogen.
Nächster Schritt
Transportaufgabe mit der 12-Punkte-Checkliste prüfen lassen
Senden Sie uns Gewicht, Maße, Schwerpunkt, Aufnahme, Be- und Entladung, Fahrweg, Boden, Kurven, Rampen, Bewegungsart, Takt, Umgebung, Stückzahl und Termin. Fotos, Skizzen oder vorhandene Zeichnungen können direkt ergänzt werden.
